Главная » Техническая библиотека » Советы по изготовлению звёздочек

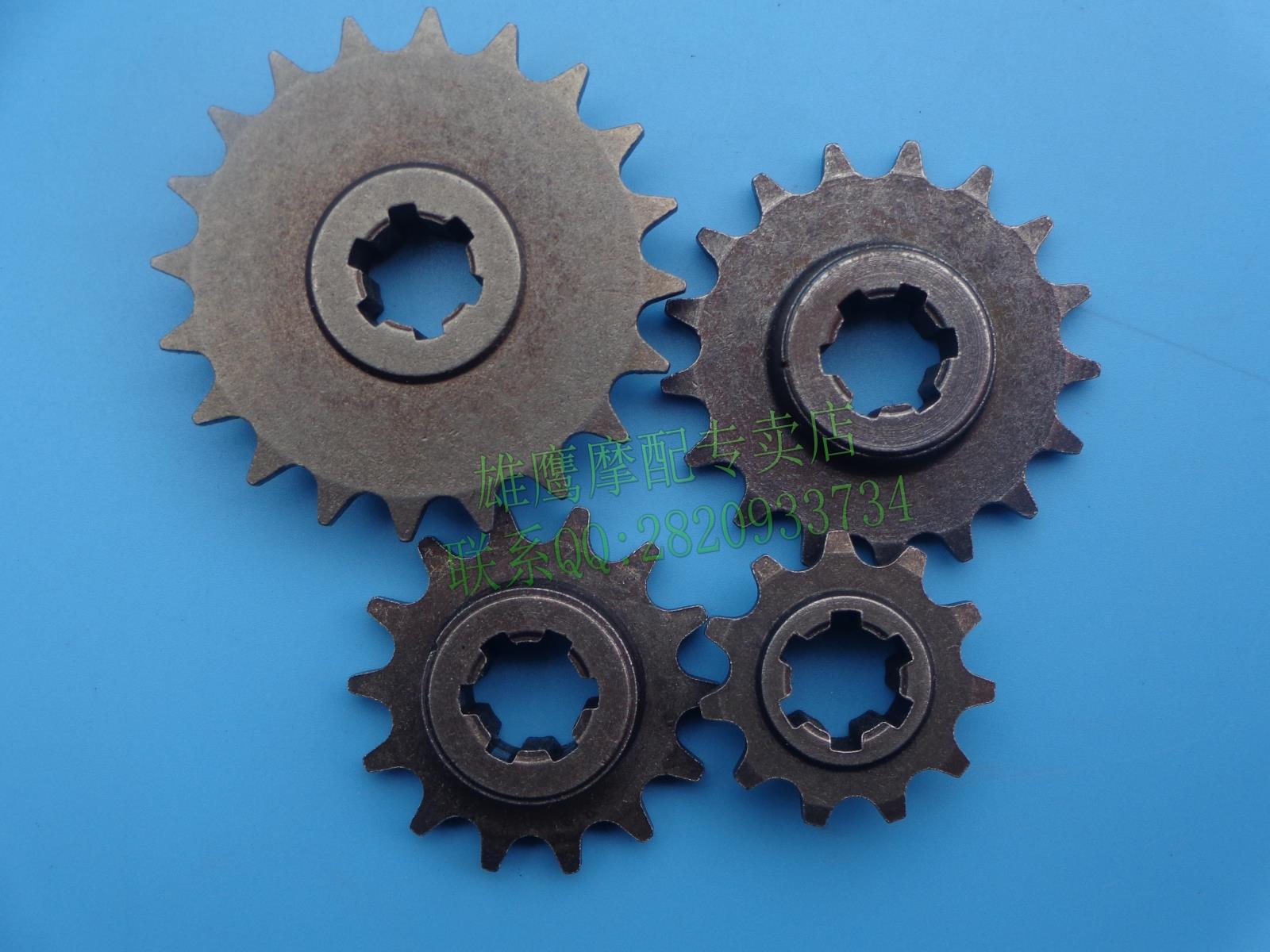

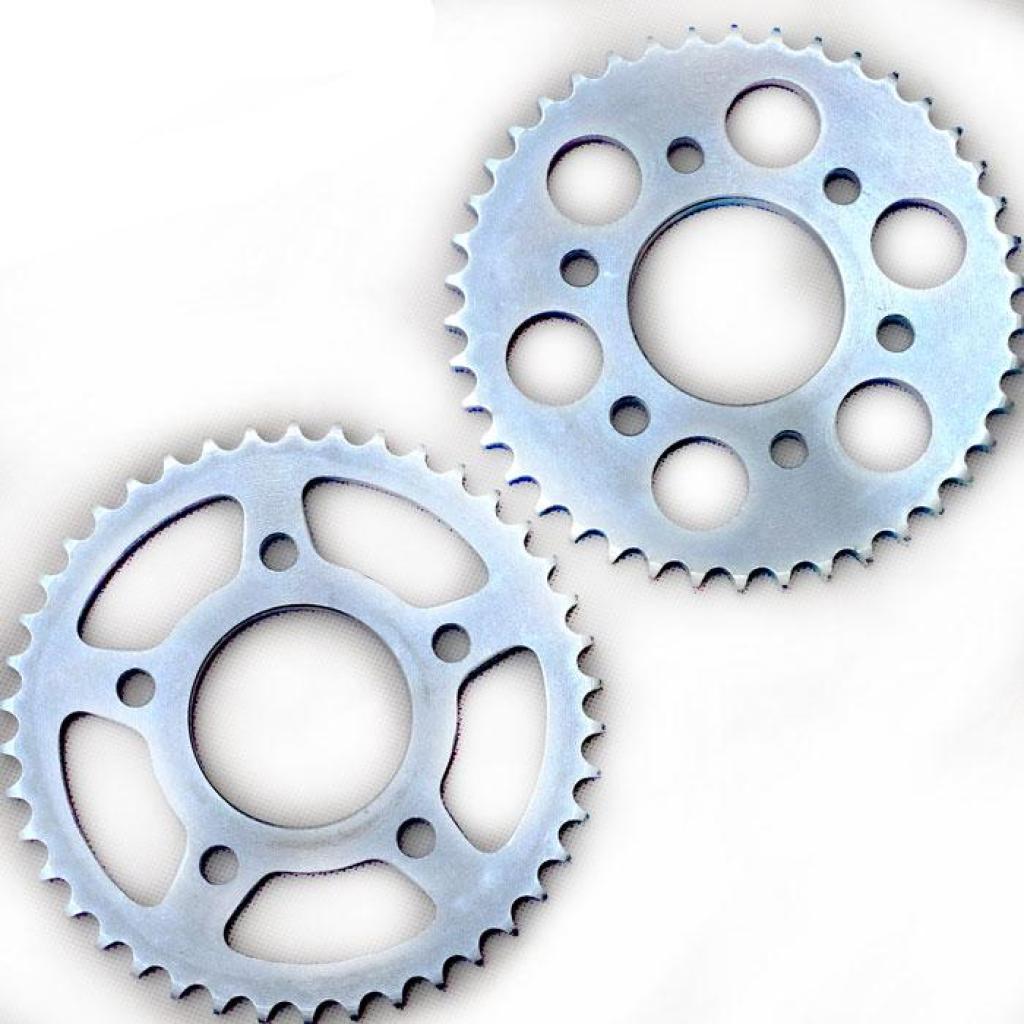

Форсировка двигателя обычно приводит к необходимости подбора передаточного отношения в задней цепной передаче или замене цепи на более мощную. Для этого необходимо изготавливать новые звёздочки.Прежде, чем приступать к их изготовлению, надо определится с типом цепи, которую вы хотите использовать, отечественные цепи можно выбрать из таблицы:

Параметры Приводные роликовые однорядные Приводные втулочные ПР-12,7-1800-1 ПР-12,7-1800-2 ПР-15,875-2300-1 ПР-15,875-2300-2 ПВ-9,525-1100 ПВ-9,525-1200 2ПВ-9,525-1800 Шаг t в мм 12,7 12,7 15,875 15,875 9,525 9,525 9,525 Расстояние между внутренними пластинами мм 5,40 7,75 6,48 9,65 7,60 9,52 5,20 Диаметр ролика или втулки мм 8,51 8,51 10,16 10,16 5,00 6,00 6,00 Диаметр валика мм 4,45 4,45 5,08 5,08 3,59 4,45 4,45 Ширина внутренней пластины мм 11,81 11,81 14,73 14,73 8,80 9,80 9,80 Ширина внутреннего звена мм 8,90 11,30 10,11 13,28 10,29 13,20 8,95 Длина валика мм 18,2 20,9 20,1 23,7 16,3 19,0 25,4 Вес 1 метра цепи кг 0,62 0,71 0,80 0,96 0,44 0,62 0,92 Разрушающая нагрузка кг 1800 1800 2300 2300 1100 1200 1800

Выбрав необходимую цепь и задавшись необходимым числом зубьев на звёздочке, переходим к расчёту звёздочки.

1. Расчитаем диаметр делительной окружности:

Do=tcosec(180/z)             где t -  шаг цепи,         z - число зубьев звёздочки

Значения cosec(180/z) приведены ниже:

z cosec1800/z ctg1800/z z cosec1800/z ctg1800/z z cosec1800/z ctg1800/z 9 2.9238 2.7475 30 9.5668 9.5144 51 16.2439 16.2131 10 3.2361 3.0777 31 9.8846 9.8339 52 16.5616 16.5314 11 3.5495 3.4057 32 10.2023 10.1532 53 16.8809 16.8512 12 3.8637 3.7321 33 10.5203 10.4727 54 17.1984 17.1693 13 4.1786 4.0572 34 10.8379 10.7916 55 17.5163 17.4877 14 4.4939 4.3813 35 11.1560 11.1111 56 17.8354 17.8073 15 4.8097 4.7046 36 11.4737 11.4301 57 18.1535 18.1260 16 5.1258 5.0273 37 11.7913 11.7488 58 18.4817 18.4446 17 5.4423 5.3496 38 12.1093 12.0679 59 18.7693 18.7626 18 5.7588 5.6713 39 12.4248 12.3875 60 19.1073 19.0811 19 6.0756 5.9927 40 12.7455 12.7062 61 19.4254 19.3996 20 6.3925 6.3137 41 13.0639 13.0251 62 19.7429 19.1776 21 6.7095 6.4347 42 13.3820 13.3446 63 20.0613 20.0363 22 7.0266 6.9550 43 13.6993 13.6628 64 20.3800 20.3555 23 7.3439 7.2755 44 14.0178 13.9821 65 20.6987 20.6745 24 7.6613 7.5958 45 14.3356 14.3007 66 21.0168 20.9930 25 7.9787 7.9158 46 14.6536 14.6194 67 21.3338 21.3103 26 8.2863 8.2358 47 14.9720 14.9395 68 21.6537 21.6306 27 8.6138 8.5555 48 15.2898 15.2571 69 21.9717 21.9489 28 8.9319 8.8742 49 15.6085 15.5767 70 22.2895 22.2671 29 9.2490 9.1948 50 15.9260 15.8945 71 22.6068 22.5847

2. Расчитаем диаметр окружности выступов:

De=t(Kb + ctg(180/z))   где

число зубьев звёздочки коэффициент Kb до 11 0,58 свыше11 до 17 0,56 от17 до 35 0,53 свыше 35 0,50

3. Расчитаем диаметр окружности впадин:

Di= Do-2r   где

r- радиус впадины (r= 0,5025 dp + 0.05mm)dp- диаметр ролика цепи.

По расчитанным значениям диаметров можно приступать к изготовлению звездочки.

Как изготовить звёздочку без специального оборудования.

Изготовить звёздочку можно и в гаражных условиях без специального оборудования. Для этого нужно подобрать необходимую заготовку по толщине, расчитать диаметр делительной окружности и диаметр окружности выступов. Заготовка должна быть больше диаметра выступов на 10-15 мм. Затем прочертить делительный диаметр и диаметр окружности выступов. Взять звено из цепи и подобрать к нему два керна по диаметру втулок. Просверлить отверстие на делительном диаметре, равное диаметру керна, вставить керно со звеном, а во второе отверстие звена второе керно. Накернить и просверлить второе отверстие в заготовке. Вынуть первое керно и переместить звено на втором керне для изготовления следующего отверстия и т. д. Если делительный диаметр прочерчен правильно, то последнее отверстие должно совпасть с первым и звено с кернами должно вставляться во все отверстия. Затем отверстия рассверлить до диаметра втулки цепи +0,5-0,8мм. Заготовку обработать до диаметра выступов и в тисках изготовить профиль зуба. Цепь должна свободно обхватывать звёздочку.
