Джойстики для авиасимуляторов своими руками

Джойстики для авиасимуляторов своими руками 233

Помню времена, когда джойстиками Кемпстон и Синклер жгли днями на пролет. Две кнопки на основании и две на самом джойстике. С тех пор игровая индустрия серьезно продвинулась и это уже не простая конструкция с четырьмя контактами, а полноценное компьютерное устройство со сложнейшей электроникой.

Почему я завел тему джойстиков для авиасимуляторов?

Скриншот из игры World of WarplanesСкриншот из игры World of Warplanes

А все началось с того, что мне пришло приглашение оценить бету World of Planes, что я собственно и сделал, только с помощью мыши и клавиатуры. Глядя на то какие выкрутасы творят противники, понимаешь что на примитивной «клаве» такого не сделать. Любителей «погамать» у нас в семье двое, поэтому пришлось сесть и начать изучение джойстиков с самых азов для того, чтобы в дальнейшем обзавестись «сабжем».

Джойстик КемпстонДжойстик Кемпстон

Раньше в авиасимуляторы рубился только на ZX Spectrume, поэтому не знаю как обстоят дела на этом поприще в данный момент. Вот так выглядел джойстик в те времена :)

Простая конструкция, никаких датчиков холла и резисторов, никаких «твистов» и «хаток». Всего то две кнопки на основании и две на рукоятке, причем с одинаковым функционалом.

Присоски вообще выглядят как архаизм, хотя их все еще используют на недорогих моделях.

Что такое джойстик и с чем его играют.

Классический джойстик для авиасумулятораКлассический джойстик для авиасумулятора

Многие ошибочно называют джойстиком все что находится в руках:) и геймпад, манипулятор от XBOX или WII и т.д. Ну мы то любители спектрумов, знаем что такое джойстик. В переводе это означает «игровая палочка», в самом начале так и было, но не сейчас.

ГеймпадГеймпад

Здесь изображен один из классических «геймпадов» — спутать его с джойстиком просто невозможно.

Простой джойстик имеет рукоять управления и основание. Подключение к компьютеру осуществляется через в большинстве случаев через USB. В принципе, с помощью данного манипулятора можно управлять процессом в любых играх, однако не всегда это оказывается удобно. Например, в пресловутых экшенах целиться удобнее исключительно с помощью указателя мыши. То же самое касается спортивных игр, таких как хоккей или футбол.

Некоторые недальновидные товарищи относят геймпады в категорию джойстиков, однако это абсолютно не верно, так как «геймпад» — это отдельный класс манипуляторов и рассматриваться в этой статье не будет.

Основные элементы джойстика

Джойстик для авиасимулятораДжойстик для авиасимулятора

Итак, если Вы хотите купить джойстик для авиасимулятора или космосимулятора, то Вам несомненно придется разобраться во всех премудростях и деталях этого сложного устройства. И начнем мы с самого на первый взгляд простого — рукоятки.

Рукоятка джойстика для авиасимулятора

РукояткаРукоятка

С первого взгляда может показаться что это самая простая и незамысловатая деталь джойстика для авиасимулятора, но на самом деле рукоять — основная деталь, от работы и конструктивного устройства которой зависит точность движений и «играбельность». В процессе игры рукоятка может отклоняться по двум осям. На некоторых джойстиках она может двигаться вокруг своей оси, совершая таким образом «твист» — движение по оси рыскания, о которой будет сказано чуть позже.

Топовый джойстикТоповый джойстик

Просматривая различные модели джойстиков для авиасимуляторов замечаешь следующую тенденцию: чем дороже манипулятор, тем более его конструкция приближена к реальной. Некоторые модели джойстиков используются для тренировки пилотов.

Характеристики рукояти джойстика

Думаю, не стоит углубляться в тонкости характеристик рукоятки джойстика для авиасимуляторов, достаточно рассмотреть всего лишь два основных показателя:

  • Ход рукоятки
  • Центровка
  • Усилие отклонения

Ход рукоятки — это показатель отклонения рычага джойстика от центрального положения. Чем больше ход, тем более точным является позиционирование прицела, однако если ход рукоятки короткий, то управляемый объект сможет совершать резкие маневры. Поэтому размер угла отклонения рукоятки джойстика для авиасимулятора — это дело вкуса.

Центровка — это такой механизм, который автоматически должен возвращать рукоятку в центральное положение. таким образом во время полета если полностью ее отпустить, то управляемый объект вообще не должен отклоняться. Этот параметр очень важен, так как авиасимуляторы требуют большой точности наведения. Центровка может быть одноосевая и двухосевая. В большинстве джойстиков для «авиасимов» используется одноосевая центровка, которую обеспечивает пружина под рукояткой. Часто встречается заводской брак и манипулятор в свободном положении рукоятки все еще дает небольшое отклонении в движении, на подобии того, как стертая резина автомобиля создает вибрацию и отклонение направления движения. Это лечится правильно настройкой мертвой зоны или корректировкой пружины.

Если в конструкции манипулятора используется двухосевая центровка, то вместо одной пружины установлено сразу 4, по одной с каждой стороны. Таким образом, позиционирование рукоятки становится более комфортным, а возврат в центральное положение более точным.

Еще одной характеристикой рычага управления для авиасимуляторов является центрирующее усилие, то есть насколько легко рукоятку отклонять от центрального положения. Чем легче, тем маневренее становится объект, однако с жестким центрирующим усилием можно точнее прицелиться.

Ось рыскания — это отклонение движущегося объекта в одной плоскости влево или вправо. Рысканье можно представить например как поворот руля автомобиля влево а затем вправо, таким образом автомобиль будет двигаться по синусоиде. В большинстве джойстиков для маневра рысканья используется та же рукоятка, только ее необходимо проворачивать на небольшой градус вокруг собственной оси влево или вправо.

Курок и кнопки

КурокКурок

Курок или гашетка одна из самых востребованных деталей джойстика для авиасимулятора. Чем больше кнопок на рукоятке, тем лучше Вы сможете адаптировать конкретный авиасимулятор под свой стиль игры.

Хатка или «хат»

ХаткаХатка

«Хатка» — это специальный восьмипозиционный переключатель, так же расположенный на рукоятке джойстика. «Хат» используется для того чтобы быстро посмотреть по сторонам или оглянуться назад, что становится очень важно, когда на «хвосте сидит враг». По сути это переключатель вида камер.

Основание джойстика для авиасимуляторов

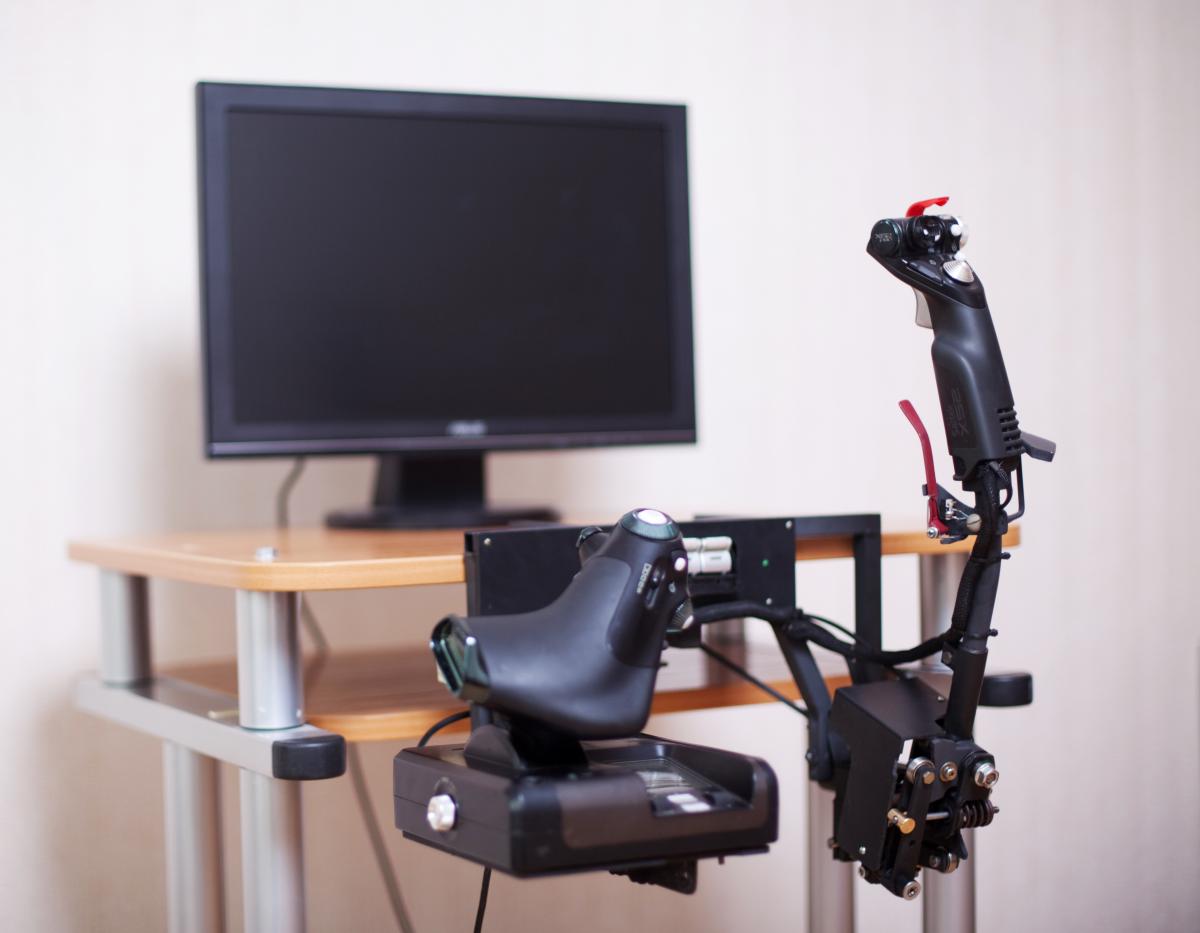

Джойстик с раздельным основанием HOTASДжойстик с раздельным основанием HOTAS

Каждый джойстик имеет основание, на котором располагаются дополнительные программируемые кнопки. Иногда на основание устанавливают тягу, то есть рычаг управления мощностью двигателя (рукоятка управления двигателем). В некоторых моделях основание разделено на две части. На первой устанавливается рычаг управления мощностью «двигла», а на втором основании крепится непосредственно рукоятка.

Вес основания джойстика для авиасимулятора — важный фактор комфортной игры. Чем тяжелее основание тем меньше вероятность сдвигов основания в процессе игры. У некоторых моделях в основаниях предусмотрены специальные отверстия для крепления на винты. В недорогих моделях это могут быть обычные силиконовые присоски.

Рукоятка управления двигателем (РУД)

РУТ двух разных джойстиковРУТ двух разных джойстиков

Рукоятка управления двигателем конструируется под левую руку, но бывают и джойстики у которые могут использоваться как левшами так и правшами. На дорогих моделях джойстиков для авиасимуляторов на РУД устанавливаются доп. функциональные кнопки или даже LCD дисплеи с цифровым отображением различных параметров. Таким образом, одна рука игрока оказывается на тяге, а другая на рукоятке. Такое управления дает большую реалистичность игрового процесса.

Сервомоторы и вибромоторы

Современные модели джойстиков для авиасимуляторов оснащаются специальными устройствами, создающими вибрацию и имитацию реальных воздействий на объект управления. Таким образом игрок чувствует воздействия на объект — этот эффект называется обратная связь. По сути вибрация дает дополнительную информацию в процессе полета, например о силе повреждения(чем сильнее вибрация тем сильнее повреждение) или об атаке самолета противником. В целом вибрация — дело вкуса.

Если в конструкции использованы сервомоторы, то скорее всего этот манипулятор из дорогой категории, так как благодаря сервоприводам джойстик сможет реагировать на состояние объекта в игре, а ход и жесткость рукоятки будет меняться.

Датчики замера положения

Датчики замера положения отправляют в приложение координаты наклона рукоятки. таким образом чем точнее работают датчики тем более плавно и точно будет реагировать объект.

Резисторные датчики

В типичных моделях джойстиков для авиасимуляторов используются резисторные датчики. Принцип их действия заключается в том, что при движении рукоятки происходит изменение площадь касания трущегося слоя резистора и сопротивления в цепи меняется. Естественно, что любое физическое воздействие приводит в итоге к износу и «шуму» в играх, то есть джойстик действует рывками. Именно поэтому производители применяют и другие системы замера.

Датчики холла (магнитные)

Магнитные датчики более долговечные и скорее всего износится конструкция нежели датчики. Основной принцип их действия — это изменение положение рукоятки в магнитном поле. такой замер дает более точные и надежные результаты.

Надеюсь с джойстиками для авиасимуляторов все стало более менее понятно. Следующая статья будет просвещена выбору.
