Часто при работе в AutoCAD необходимо создать сложный тип линий, содержащий какой-либо текст или символ. Такие типы линий используются для обозначения инженерных сетей, границ, топографических горизонталей и т.д.

В уроке я показываю код создания сложных типов линий в AutoCAD. Затем загружаем линии в Автокад через Диспетчер типов линий.



Код создания сложных типов линий в Автокаде.

Пример1:

Водопровод1,_B1_
A,5,-2,["B1",STANDARD],-3

где

- обязательный элемент,
Водопровод1 - название типа линий,
_B1_ - буквенно-символьное описание (превью для AutoCAD),
, - запятая служит разделителем,
5 - длина линейного сигмента в ед. чертежа,
-2 - размер пробела в ед. чертежа,
"B1" - текст, который будет отображаться в линии,
STANDARD - стиль шрифта,
-3 - пробел после текста в ед. чертежа.

Пример2:

Водопровод2,_B2_
A,5,-2,["B1",STANDARD,X=-0.3,Y=-0.5,U=0,S=1.5],-3

X, Y - смещение от текущего положение текста в ед. чертежа,
U - угол поворота относительно предыдущего сегмента линии,
S - масштаб.

Как подгрузить в Автокад линии (добавить типы линий в Автокад)

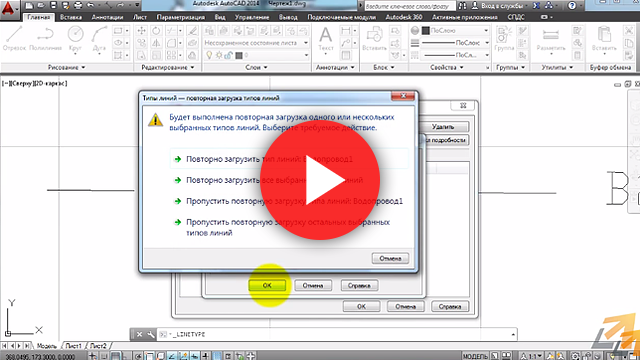

Вкладка "Главная" - панель "Свойства" - кликните по выпадающему списку "Типы линий" - нажмите на строчку "Другое..." - кнопка "Загрузить" - кнопка "Файл" - и выберите файл, описывающий тип линий.

Запомните, если изменяете что-то в файле, описывающем тип линии, то данный тип потом необходимо повторно загрузить в AutoCAD.

Пример3:

Собака,_@_
A,5,-2,["\U+0040",STANDARD,X=-0.3,Y=-0.5,U=0,S=1.5],-3
